Die Revolution in der UV-Belichtungstechnik!

Zeit und Kosten sparen mit dem

     MHX-SYSTEM

Bemerkenswerte Vorteile:
Die Belichtungszeit verkürzt sich gegenüber den bekannten Kopiergeräten um ca. 70-80%.
Bei der Großformatigen Vertikalbelichtung mit den herkömmlichen Stativlampen sogar um
den Faktor 20, d.h. es werden nur noch ca. 5% der bisherigen Belichtungszeit benötigt.
Eine gleichmässige Ausleuchtung über das gesamte Kopierformat!
Gerichtetes UV-Licht, daher reduziertes Streulicht.





Automatisches UV-Kontroll-System


Steile Rasterpunktflanken


Bequeme, Ergonomische Arbeitshöhe
von 95cm bei Horizontalen
Standardgeräten unabhängig
von der Formatgrösse!


Völlig geschlossenes System,
es gelangt kein UV-Streulicht
in den Arbeitsraum, daher entfällt
auch der bekannte Lichtschutzvorhang!


Höhere Effizienz und Lebensdauer
der MHX-Brenner durch selbstregulierendes Kühlsystem.



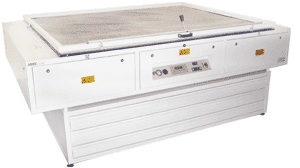

       MHX-Belichter Nutzformat 150x185cm (mit Trockner-Unterteil)









        Vertikaler Belichter






MH-Kopierlampen zur Belichtung von Siebdruck-Schablonen


Die bekannten Schablonen-Belichtungsgeräte arbeiten mit Metall-Halogenid-Röhren die überwiegend ultraviolettes Licht
in einem Spektrum von 360-450 Nanometer abstrahlen und auf die Eigenschaften bzw. das Reaktionsvermögen der
gebräuchlichsten lichtempfindlichen Schichten, insbesondere der Diazo-Schichten abgestimmt ist.
Bei sämtlichen bekannten Belichtungsgeräten kommen MH - Röhren mit relativ kurzen Bogenlängen bzw. punktförmigen
Entladungsröhren zur Verwendung. Das hat einerseits zur Folge, daß die gesamte Nennleistung in einem relativ kurzen
Entladungsrohr zur Geltung kommt und die physikalischen und mechanischen Grenzen der Wandbelastungen der Röhren
erreicht werden. Andererseits besteht ein Nachteil der bekannten MH-Lampen darin, daß ihr Abstand zum Belichtungsgut
vergleichsweise groß ist und in einem gewissen Verhältnis zu dessen Format stehen muß, wenn eine gleichmäßige
Ausleuchtung des gesamten Formates erreicht werden soll. Dies hat naturgemäß zur Folge, daß das zu belichtende
Material nur einen Bruchteil der Lampen-Nennleistung empfängt, da die Beleuchtungsstärke von Licht im Quadrat zur
Entfernung abnimmt, was sich besonders bei großformatigen Belichtungsrahmen bemerkbar macht, da hier mit einem
großen Lampenabstand gearbeitet werden muß. Nachteilig ist auch, daß der Lichtkegel nach außen in den Arbeitsraum
gelangt, was in der Praxis durch einen aufwendigen Lichtschutz-Vorhang bzw. Verkleidung verhindert werden muß.


Produktbeschreibung "MHX-Belichter-System"


GRAPHOTEX UV-TECHNIK hat sich zur Aufgabe gestellt, vorstehende Nachteile in der Belichtungstechnik durch eine völlig
neue Belichtergeneration zu eliminieren. Der Vorteil gegenüber den herkömmlichen Belichtungsanlagen besteht darin, das
das zu belichtende Material in einem relativ kurzen Abstand zum Lampenkörper steht.

Das MHX-Belichter-System bringt insbesondere die Vorteile mit sich, daß es trotz eines vergleichsweise einfachen konstruktiven
Aufbaus eine gleichmäßige Ausleuchtung über das gesamte Belichtungsformat sicherstellt, welches mit einer herkömmlichen
UV-Punktlichtlampe nicht zu realisieren ist. Der Energieverbrauch der MHX-Anlage sowohl während der Belichtung- als auch in
der Standby-Phase wird um ca. 50% reduziert, dadurch wird außerdem die Lebensdauer der Röhren merklich erhöht und die
Erwärmung der Belichteranlage verringert.

Die MHX-Lampe wird mit einer einstellbaren, variablen Geschwindigkeit am Kopiergut vorbeigeführt. Der horizontale bzw. vertikale
Lampentransport erfolgt über Linear - Vorschübe, die je nach Ausführungsart innerhalb bzw. außerhalb des Kopierrahmens
angebracht sind.Durch den speziellen Reflektor erfolgt ein paralleler Lichtaustritt, welcher auch feinste Rasterpunkte wiedergibt.
Es erfolgt auch eine bessere Konturenqualität durch das kollumierte, ausgesendete Licht. Die Erwärmung der Glasscheibe bzw.
der Vorlage ist auch bei sehr langsamer Verfahr - Geschwindigkeit vernachlässigbar. Die Abführung der Warmluft wird über einen
Abluftschlauch nach aussen geführt. Somit erfolgt keine Aufheizung der Räumlichkeit. Die Leistung wird in der Standby-Position
automatisch auf 35% der Nennleistung heruntergefahren.

Im konstruktiven Aufbau sind für die Lampe im Standby-Betrieb sogenannte Parkstationen mit Abschott-Kanal vorgesehen, die den
Vorteil mit sich bringen, daß sie gleichzeitig die Funktion bekannter Verschlüsse übernehmen, ohne daß hierzu bewegliche Klappenteile
oder dgl. erforderlich wären. Weiterhin kann die Belichtungszeit wesentlich reduziert werden, was insbesondere auf das mit geringem
Abstand erfolgte Vorbeiführen der MHX-Lampe am Kopiergut bedingt ist und die großen Abstände vermeidet, die bisher häufig
erforderlich sind.

Durch dieses patentgeschützte System kann das Belichtungsgerät insgesamt sehr niedrig gebaut und sowohl der übliche, zur Montage der
Lampe benötigte Galgen, als auch der dadurch erforderliche Lichtschutz-Vorhang entfallen.Für die unterschiedlichsten Formate stehen
dementsprechende Röhrenlängen zur Verfügung, ohne daß dazu die Abstände zwischen Lampe und Kopiergut verändert werden müßten.

Die gesamten Steuerelemente sind bei den Standard-Versionen in einer ausfahrbaren Schublade an der Stirnseite der Anlage übersichtlich
und servicefreundlich untergebracht. Bei vertikalen Großformaten ist die gesamte Steuerung in einem separatem Pult untergebracht.
Die Steuerung ist mit einem Belichtungscomputer für 12 bzw. 40 Belichtungsprogramme ausgestattet und überwacht die Belichtungsintensität,
Hub/Belichtungsintervalle und die Vakuumsteuerung. Der Anschluß für eine separate SPS-Steuerung des Kopierrahmens (Vertikale Großformate)
ist ebenfalls vorgesehen.

Die MHX-Lampenleistungen lassen sich den jeweiligen Ausleuchtungsformaten anpassen, womit ein individueller hoher Wirkungsgrad der
Anlage erreicht wird. Auch Umrüstungen von vorhandenen großen Kopierrahmenformaten die mit den bekannten Stativlampen Betrieben
werden, sind realisierbar und kostengünstiger in einem Verhältnis von 1:10 betreffend der Belichtungszeit zu betreiben.

Auch für die Weiterbearbeitung im Computer-to-Screen-Verfahren (z.B. Lüscher-System) und der UV-Belichtung von Spezial-Gläsern können
die MHX-Belichter individuell angefertigt werden.

Die Format-Palette wird stetig erweitert und betrifft u.a. Belichter für die CD-Fertigung, der Leiterplatten-Industrie sowie der Offsetplattenbelichtung.





Bemerkenswerte Vorteile des MHX-Systems:


Die Belichtungszeit verkürzt sich gegenüber den herkömmlichen Kompakt-Kopiergeräten um ca. 50%, bei der Vertikalbelichtung mit Stativlampen
um den Faktor 10. D.h. es werden ur noch ca. 10% der bisherigen Belichtungszeit benötigt.

Eine gleichmäßige Ausleuchtung über das gesamte Kopierformat!

Bequeme Arbeitshöhe von 85cm bei Horizontalen Standard-Geräten (Lampengalgen mit oben montierter Lampe entfällt.)

Völlig geschlossenes Belichtungs-System, es gelangt kein UV-Streulicht nach aussen, daher entfällt auch der bekannte Lichtschutz-Vorhang!
(Diese Vorteile kommen auch den Forderungen der Berufsgenossenschaft entgegen.)

Das MHX-System erfordert nur noch 50% der Leistungsaufnahme der bekannten MH-Lampen.

Mit den MHX-Brennern werden Laufzeiten von über 1500 Stunden erreicht!

Günstiges Preis / Leistungsverhältnis.
